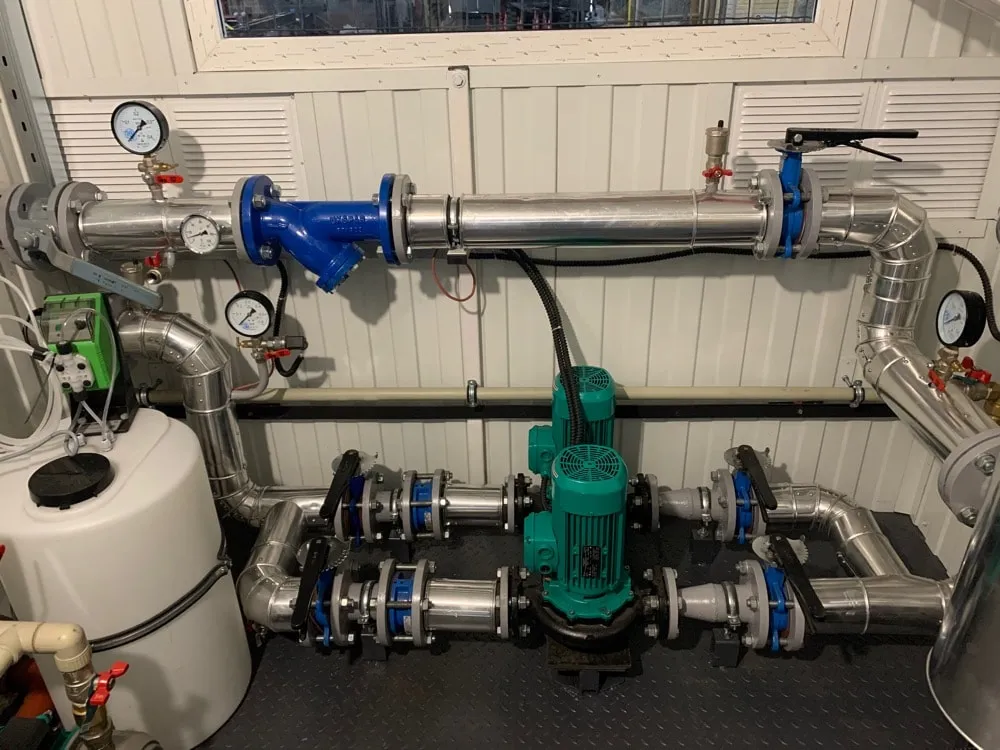

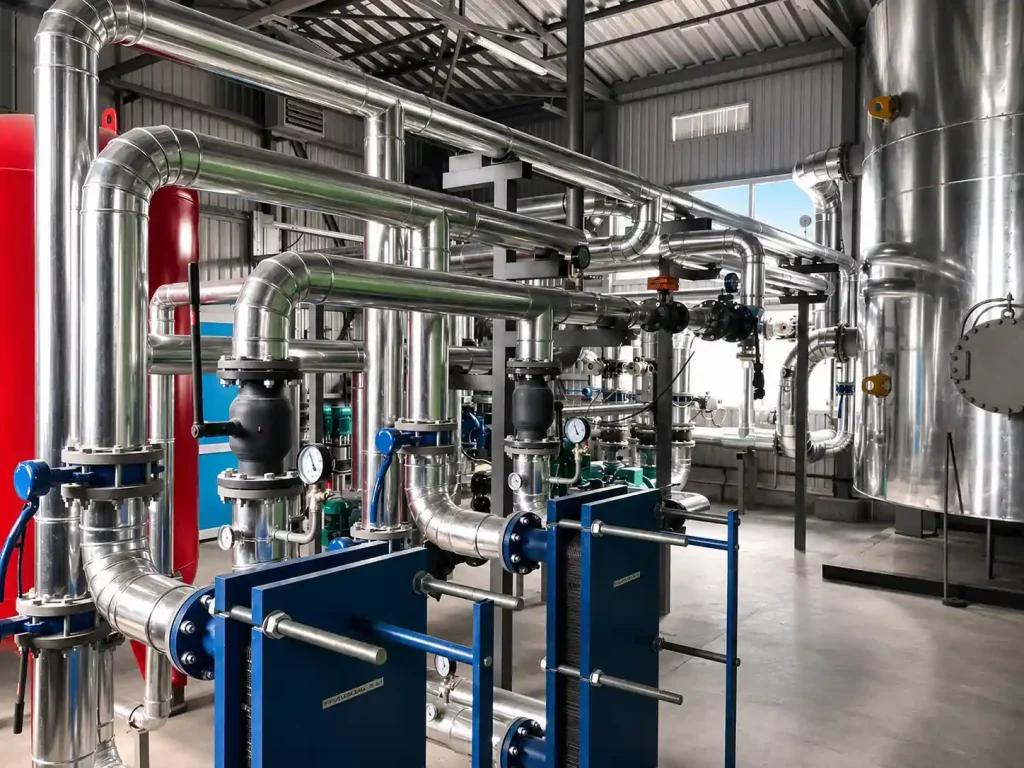

Індивідуальні теплові пункти (ІТП)
Проєктуємо, комплектуємо та постачаємо теплові пункти під параметри конкретного об’єкта
Проєктування, комплектація, постачання, монтаж і запуск індивідуальних теплових пунктів для систем опалення, гарячого водопостачання, вентиляції та технологічних процесів.
Підбираємо ІТП під фактичні параметри об’єкта і вимоги теплопостачальної організації: теплові навантаження, температурні графіки, тиск, доступний перепад тиску, кількість контурів, режим роботи та необхідний рівень автоматизації.
Тепловий пункт може постачатися у блочно-модульному виконанні — готовими вузлами на металевих рамах із теплообмінниками, насосами, арматурою, контрольно-вимірювальними приладами та шафою керування.
Залишайте заявку — підготуємо технічне рішення та розрахунок під ваш об’єкт та умови роботи.
Які задачі вирішує індивідуальний тепловий пункт
Індивідуальний тепловий пункт, або ІТП, приймає теплову енергію від централізованої тепломережі, котельні чи іншого джерела та передає її внутрішнім системам будівлі з необхідними параметрами.
Головна задача теплового пункту — забезпечити кожну систему необхідною кількістю тепла з потрібною температурою, витратою та тиском.
Наприклад, режим опалення залежить переважно від температури зовнішнього повітря, тоді як навантаження на гаряче водопостачання постійно змінюється протягом доби. Сучасний ІТП керує цими контурами окремо, підтримуючи задані параметри для системи.
Залежно від конфігурації ІТП забезпечує:
- регулювання подачі тепла в систему опалення;
- приготування гарячої води;
- теплопостачання вентиляційних установок;
- нагрівання води для басейнів;
- роботу теплої підлоги;
- теплопостачання технологічного обладнання;
- розподіл тепла між декількома контурами;
- облік фактичного споживання теплової енергії;
- підтримання необхідного тиску;
- автоматичне керування насосами та клапанами;
- захист обладнання від аварійних режимів.
Тепловий пункт, розрахований під ваш об’єкт
Комплектуємо теплові пункти для нових об’єктів, реконструкції та заміни застарілого обладнання.
Дві будівлі з однаковим тепловим навантаженням можуть потребувати абсолютно різних за схемою, комплектацією та вартістю теплових пунктів. На вибір обладнання впливають:
- температура теплоносія від котельні або теплової мережі;
- тиск у подавальному та зворотному трубопроводах;
- доступний перепад тиску;
- навантаження на опалення, ГВП і вентиляцію;
- кількість незалежних контурів;
- температурні графіки внутрішніх систем;
- характер споживання гарячої води;
- необхідність резервування насосів;
- вимоги до обліку, автоматизації та диспетчеризації;
- габарити приміщення й умови доставки обладнання.
Спочатку визначається теплова та гідравлічна схема, після чого підбираються теплообмінник, насоси, арматура, засоби обліку/контролю.
Теплові пункти для опалення, ГВП,
вентиляції та промисловості
Новобуденерго комплектує теплові пункти для різних систем теплоспоживання та умов роботи
ІТП для опалення
Регулює температуру теплоносія, який надходить у внутрішню систему будівлі. Контролер змінює подачу тепла залежно від температури зовнішнього повітря та заданого режиму роботи об’єкта.
ІТП для опалення та ГВП
Містить окремі контури опалення та приготування гарячої води. Температура ГВП підтримується автоматично при зміні водорозбору, а система опалення працює за власним температурним графіком.
Багатоконтурні теплові пункти
Застосовуються, коли необхідно одночасно забезпечити опалення, ГВП, вентиляцію, теплу підлогу, басейн або інші системи з різними робочими параметрами.
Промислові теплові модулі
Можуть використовуватися для нагрівання води та технологічних середовищ, теплопостачання виробничих ліній, пастеризації, промивання ємностей, розігрівання в’язких продуктів, вентиляції та утилізації вторинного тепла.

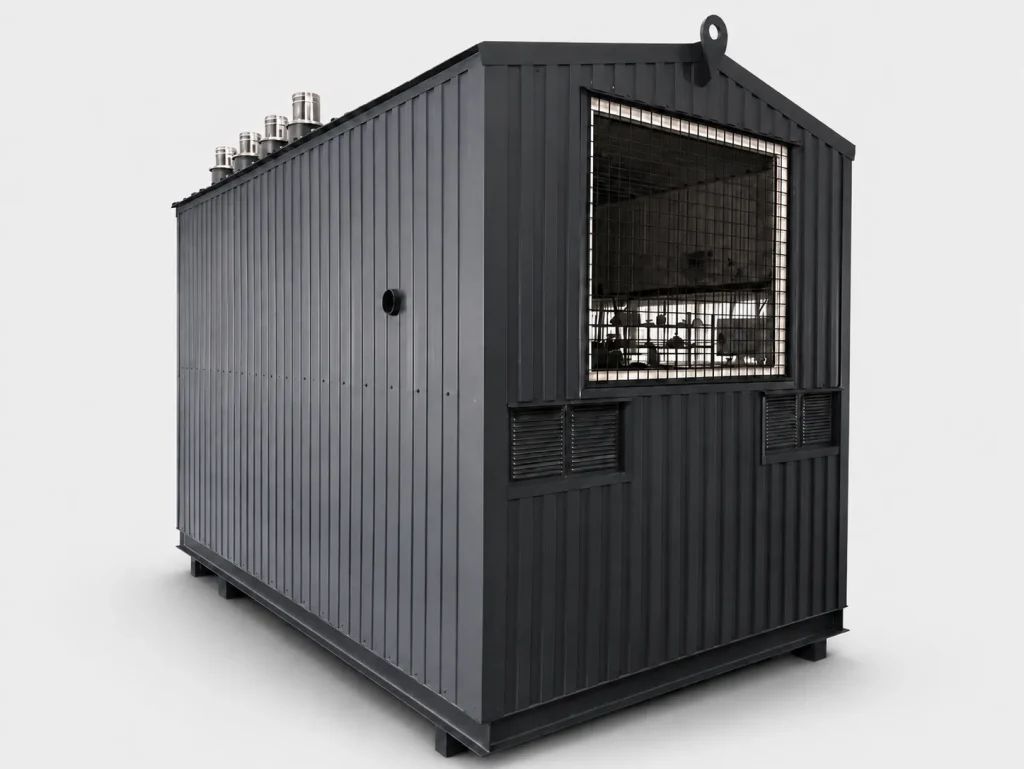

Блочно-модульне виконання теплового пункту
ІТП може постачатися у вигляді готового блока або декількох окремих модулів. На металевій рамі попередньо розміщуються:
- теплообмінники;
- насосне обладнання;
- трубопроводи;
- запірна та регулювальна арматура;
- фільтри;
- датчики температури й тиску;
- контрольно-вимірювальні прилади;
- вузол обліку;
- шафа автоматичного керування.
Такий варіант також називають блоковим тепловим пунктом, модульним тепловим пунктом або блочним індивідуальним тепловим пунктом — БІТП.
Практичні переваги модульного виконання
Менше робіт на об’єкті
Основні трубопроводи, обладнання й арматура вже змонтовані на рамі. Після доставки необхідно встановити модуль, підключити до мереж, подати електроживлення та запустити.
Контрольована комплектація
Теплообмінники, насоси, клапани, датчики та автоматика підбираються як елементи єдиної системи. Це зменшує ризик несумісності обладнання та помилок.
Компактне розміщення
Обладнання компонують з урахуванням доступної площі та зон, необхідних умов для обслуговування та коректної роботи теплового пункту на об'єкті замовника.
Можливість поділу на блоки
Якщо тепловий пункт необхідно встановити у підвалі, приміщенні з вузькими дверима або складними монтажними проходами, конструкція може бути розділена на декілька модулів.
Зручність для монтажу
Замовник отримує погоджену схему, специфікацію обладнання, габаритні розміри, точки підключення та технічну документацію. Установка доставляєься в зборі.

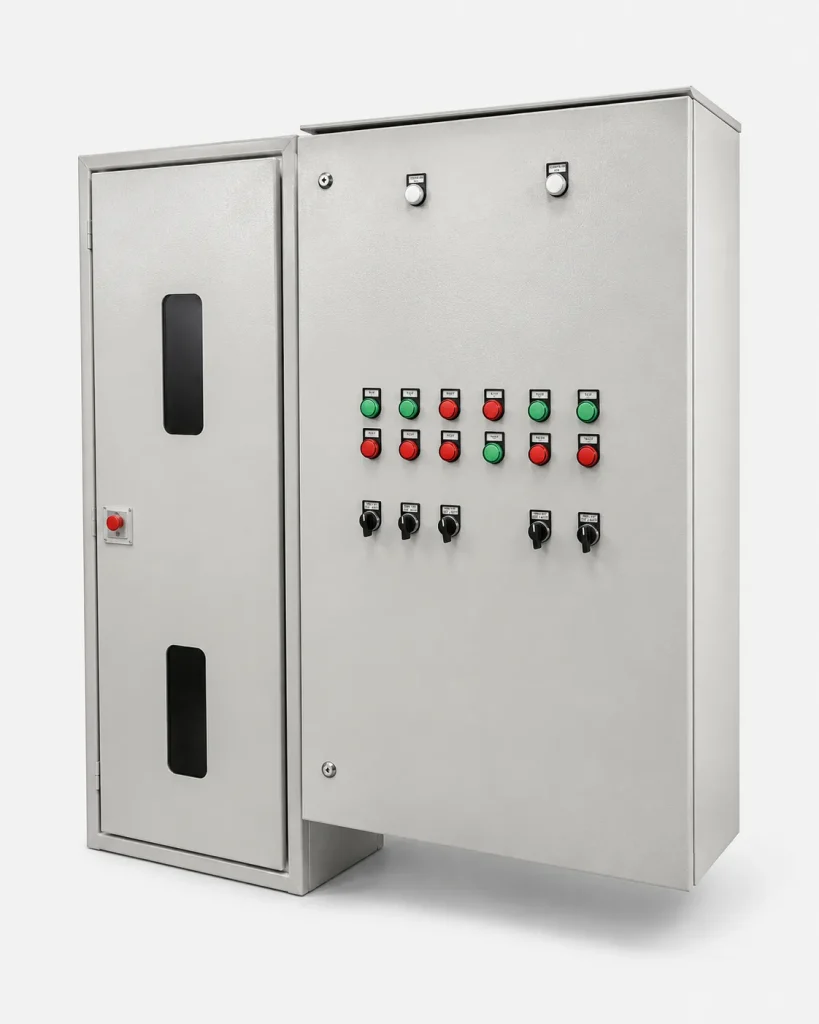

Автоматизація теплового пункту
Сучасний автоматизований ІТП регулює роботу системи без постійного ручного втручання персоналу
Шафа автоматики може забезпечувати:
- погодозалежне регулювання опалення;
- підтримання заданої температури ГВП;
- окреме керування декількома контурами;
- підтримання необхідного тиску;
- керування циркуляційними насосами;
- автоматичне введення резервного насоса;
- чергування насосів за напрацюванням;
- частотне регулювання продуктивності;
- захист насосів від сухого ходу;
- контроль перевищення температури або тиску;
- денні, нічні та вихідні режими;
- облік часу роботи обладнання;
- формування аварійних сигналів.
Погодозалежне регулювання дозволяє автоматично знижувати температуру теплоносія під час потепління та збільшувати її при зниженні зовнішньої температури.
Завдяки цьому система подає стільки тепла, скільки фактично потрібно будівлі в конкретний момент, а не працює постійно за максимальним режимом.
Реалізація теплового пункту під ключ
Новобуденерго забезпечує повний цикл реалізації ІТП: від аналізу вихідних даних до монтажу, запуску та подальшого сервісного обслуговування
1. Аналіз вихідних даних
1. Аналіз вихідних даних
2. Технічне рішення
2. Технічне рішення
3. Розрахунок і комплектація
3. Розрахунок і комплектація
4. Постачання і монтаж
4. Виготовлення та постачання
5. Запуск і сервіс
5. Запуск і сервіс
